TDA7293HS
Do pobrania | Download |
---|---|

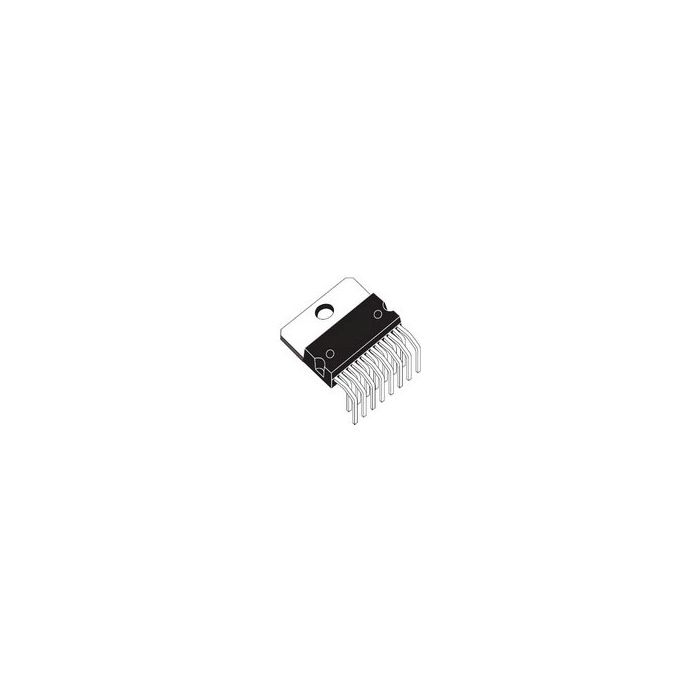

Main description | Audio Amp Speaker 1-CH Mono 100W Class-AB 15-Pin(15+Tab) MULTIWATT H Tube |
Audio Amp Speaker 1-CH Mono 100W Class-AB 15-Pin(15+Tab) MULTIWATT H Tube
Informacje podstawowe
- ProducentSTMicroelectronics
- EURoHSYes with Exemption (2011/65/EU, 2015/863)
- Automotive No
Informacje dodatkowe
- Crosses 11
- Inventory 6
- PCNs 17
- MaskPart TDA7293HS%
- IntroductionDate Jan 03, 2000
Parametry
- Amplifier Type Class-AB
- Function Speaker
- Input Signal Type Single
- Maximum Dual Supply Voltage (V) ±50
- Maximum Input Bias Current (uA) 1@±40V
- Maximum Input Offset Voltage (mV) 10
- Maximum Load Resistance (Ohm) 8
- Maximum Output Current (mA) 10000
- Maximum Output Power x Channels @ Load (W) N/A
- Maximum Power Dissipation (mW) 50000
- Maximum Quiescent Current (mA) 100@±40V
- Maximum Single Supply Voltage (V) N/R
- Maximum Supply Current (mA) N/A
- Minimum CMRR (dB) N/A
- Minimum Dual Supply Voltage (V) ±12
- Minimum Single Supply Voltage (V) N/R
- Output Signal Type Single
- Output Type 1-Channel Mono
- Power Supply Type Dual
- Rail to Rail N/A
- Supplier Temperature Grade N/A
- Total Harmonic Distortion Noise 0.005%@8Ohm@5W
- Typical Dual Supply Voltage (V) ±15|±18|±24|±28
- Typical Gain Bandwidth Product (MHz) N/A
- Typical Output Power x Channels @ Load (W) 100x1@4Ohm
- Typical PSRR (dB) 75
- Typical Quiescent Current (mA) 50@±40V
- Typical Single Supply Voltage (V) N/R
- Typical Supply Current (mA) N/A
- Typical Voltage Gain (dB) 80
